SmartFilm · PDLC
El vidrio decide
cuándo se ve.
Una lámina de cristal líquido laminada adentro del vidrio. Sin tensión queda opaca; al aplicarle corriente alterna se vuelve transparente. No es una cortina ni una película pegada por afuera: es el vidrio mismo, y Sophia lo maneja como maneja una luz.
- 90–92 %Transparencia
- < 1 msConmutación
- 5–8 W/m²Consumo
- +20 %Insonorización

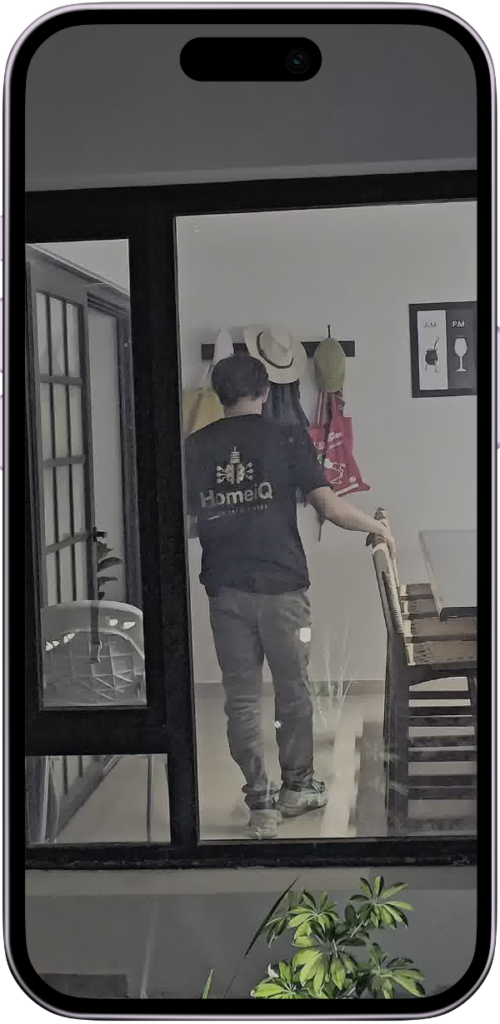

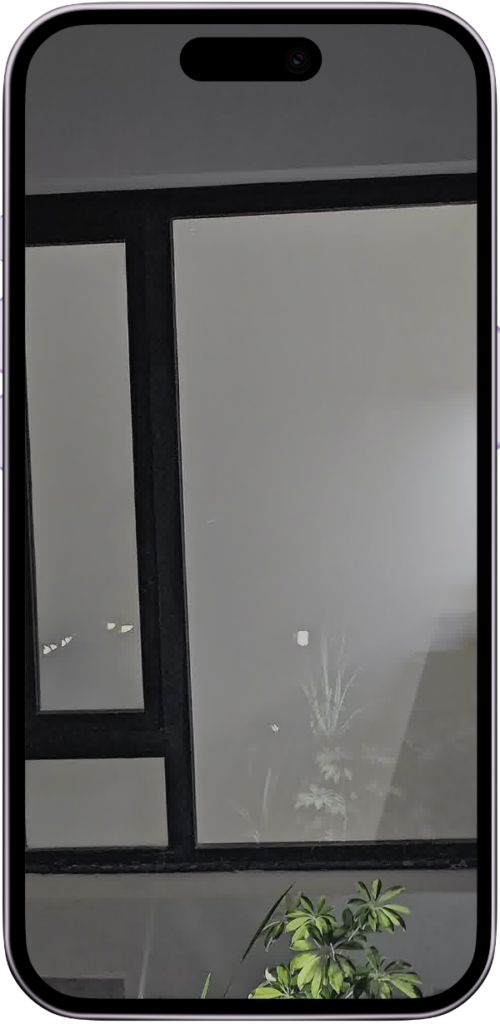

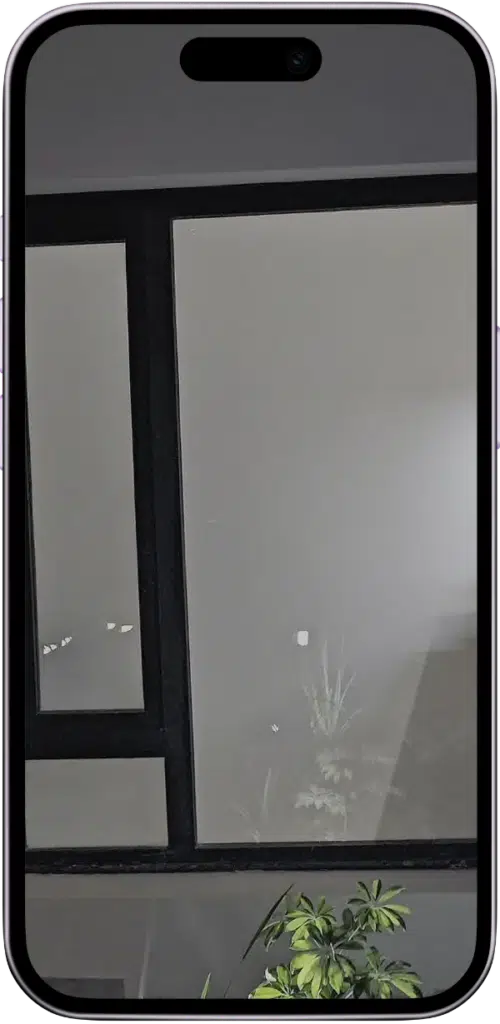

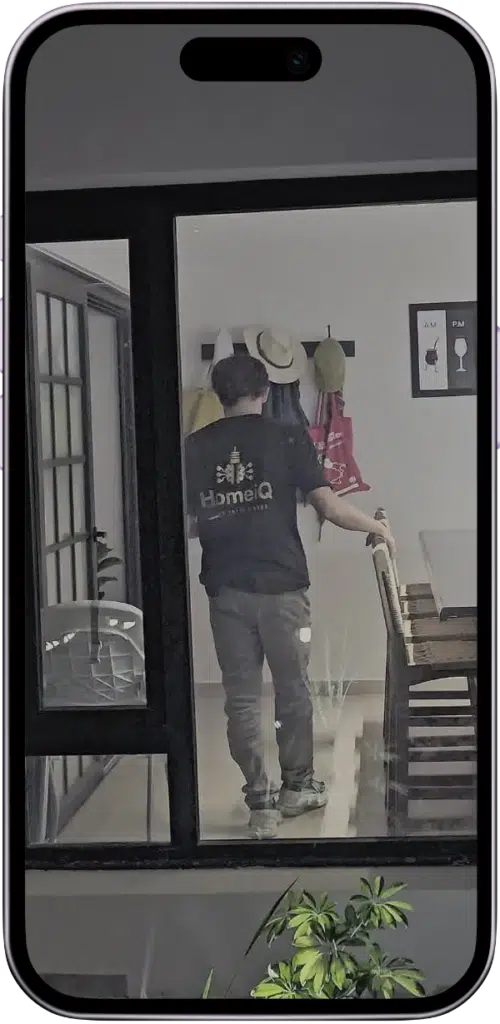

Tocá el vidrio
Cómo funciona
Cristal líquido
entre dos vidrios.

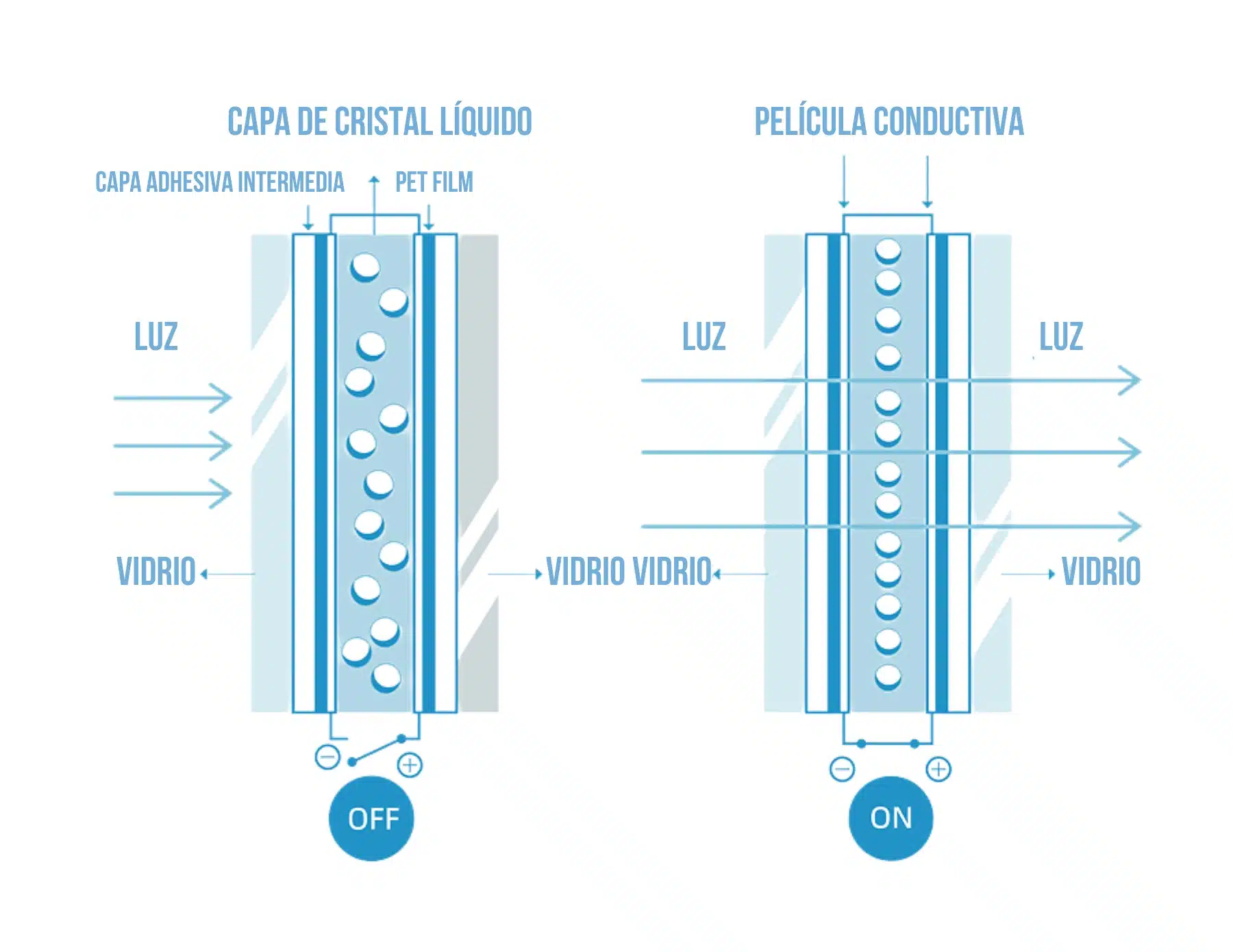

Sin campo eléctrico, las gotas de cristal líquido apuntan cada una para su lado: la luz choca contra índices de refracción distintos, se dispersa y el vidrio se ve blanco. Al aplicar corriente alterna las moléculas se alinean con el campo, los índices coinciden y la luz pasa derecho. Tocá las dos solapas y mirá qué hacen las gotas.
Corte del laminado, con el espesor exagerado · el film real mide algunas décimas de milímetro
- 1VidrioFloat o templado, según el paño y dónde va.
- 2EVA o PVBEl interlaminado que pega y sella todo el paquete en autoclave.
- 3PET con ITOUn electrodo transparente. Es la cara que lleva la tensión de un lado.
- 4PDLCGotas de cristal líquido dispersas en una matriz de polímero. Acá pasa todo.
- 5PET con ITOEl otro electrodo. Entre los dos se arma el campo eléctrico.
- 6EVA o PVBEl interlaminado del otro lado.
- 7VidrioLa cara que da al ambiente.
La ficha
Los números,
sin vueltas.
Todo lo que hace falta saber para decidir si entra en tu proyecto, y para que el vidriero y el electricista sepan qué prever.
- Transparencia con tensión aplicada
- 90 a 92 %
- Opacidad mínima
- 3 %
- Conmuta de opaco a transparente
- < 1 ms
- Consumo, solo mientras está transparente
- 5 a 8 W/m²
- Estado de reposo, sin energía
- Opaco
- Mejora de insonorización del paño
- Hasta +20 %
- Alimentación
- Alterna de baja tensión, con driver
- Montaje
- Laminado en DVH o sobre vidrio existente
- Control
- Tecla, app, escena u horario
- Fabricación
- A medida, no se corta después

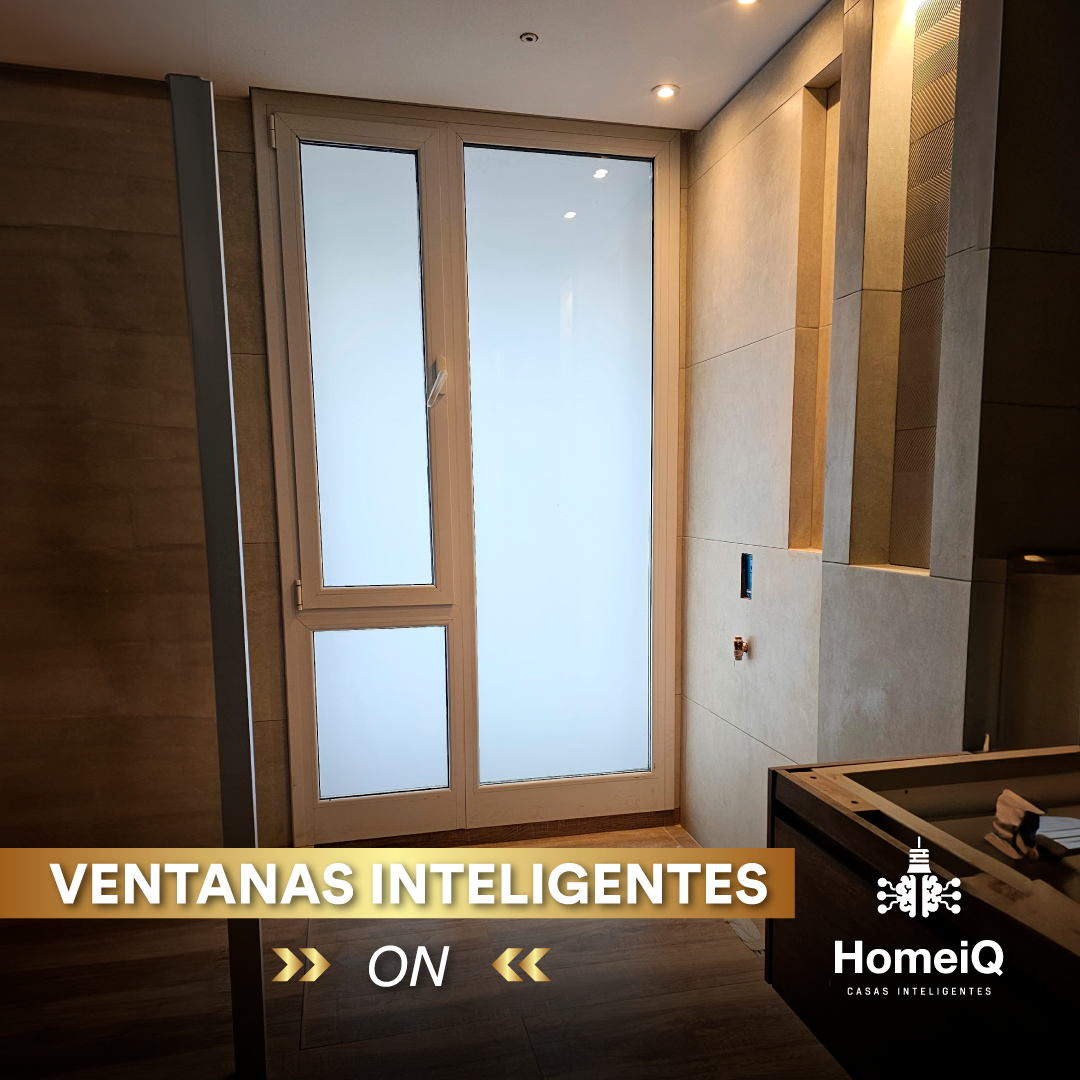

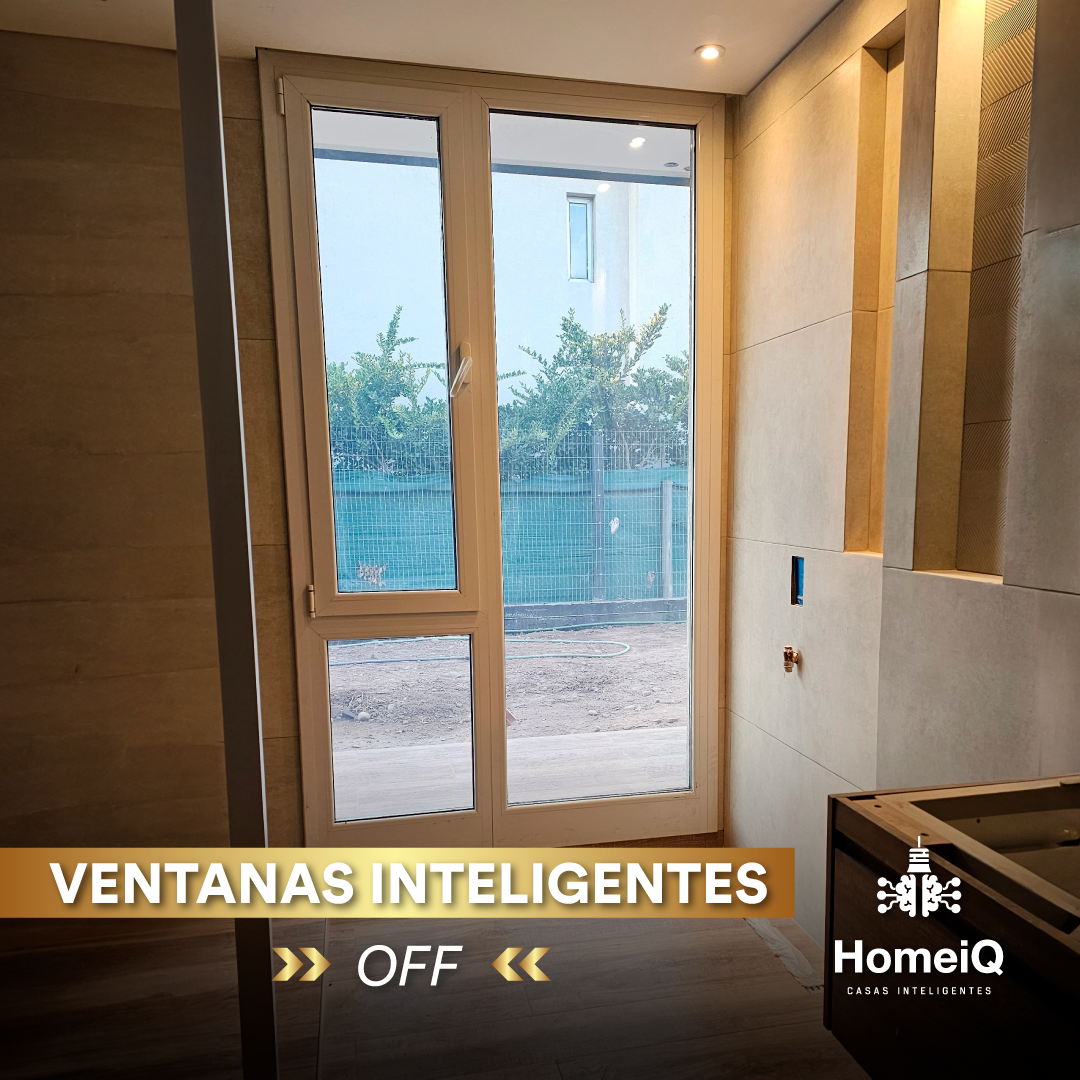

En opaco el paño dispersa la luz pero la deja pasar: el ambiente sigue iluminado, lo que desaparece es la imagen. Por eso funciona tan bien en un baño y tan mal como reemplazo de un blackout.
Ese mismo estado opaco es una superficie de retroproyección. Es el truco que usamos cuando el living y el escritorio comparten vidrio: de día divide, de noche proyecta.
Cómo se instala
Dos caminos,
según en qué etapa estés.
El film se puede laminar adentro del vidrio o aplicar sobre el que ya está puesto. Cambia el resultado y cambia el momento en que hay que decidirlo.
El film va entre los dos vidrios y se sella en autoclave con EVA o PVB. Queda protegido de por vida: no se raya, no se despega y no junta suciedad en el borde. El cableado sale por el canto y se esconde en la carpintería.
Es la opción definitiva · hay que decidirla antes de fabricar el vidrioSe pega sobre el vidrio que ya está puesto. Resuelve la privacidad sin tocar la carpintería ni cambiar el paño, pero queda expuesto de una cara y hay que cuidarle el borde y la limpieza.
Sin obra · se resuelve en el díaAntes de comprarlo
Cuatro cosas que
conviene saber.
Preferimos decirlas ahora y no cuando el vidrio ya está puesto.
- 01Es privacidad, no oscuridad
En opaco pasa la luz y no pasa la imagen. El ambiente queda iluminado. Si lo que buscás es oscurecer un dormitorio, esto no reemplaza a un blackout: se combina con uno.
- 02Sin energía queda opaco
El estado de reposo es opaco, así que un corte de luz te deja el baño cerrado, nunca abierto. Es a favor tuyo, pero hay que saberlo: no existe el paño que se queda transparente solo.
- 03Va con corriente alterna, nunca continua
Con continua el film se degrada, así que siempre lleva su driver. Hay que preverle un lugar accesible y por dónde salen los cables del paño: eso se define en el plano, no en la obra.
- 04Se fabrica a medida y no se corta
Una vez laminado, cortarlo arruina el sellado y la conexión de los electrodos. Las medidas se cierran antes de fabricar, así que conviene tener la carpintería definida.
Vení a tocarlo
En la casa de muestra
hay un paño montado.
Podés apagarlo y prenderlo vos, ver cómo se comporta con la luz de la calle atrás y probar cómo entra en una escena junto con las luces y las cortinas. Es la única forma de entender qué tan opaco es “opaco”.
